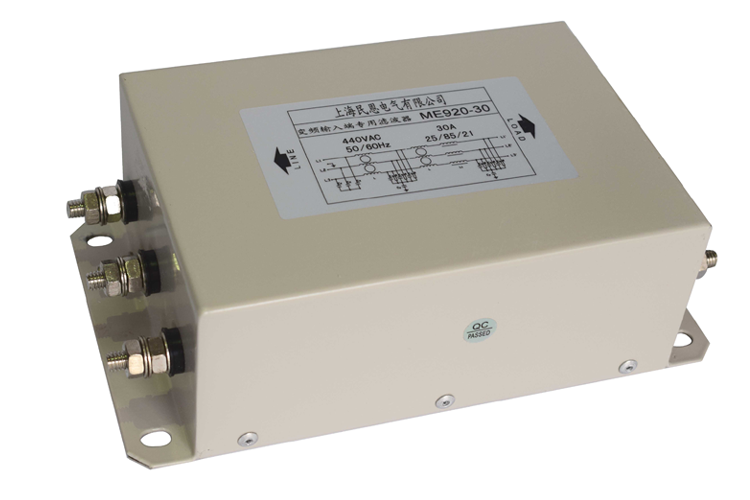

    变频专用EMC输入滤波器
    ◆ 产品及应用
    ● 基于变频器工作时输入端对电网及PLC、DCS系统等数字设备产生干扰的领域而专门设计。
    ● 优异的共模和差模抑制能力,可有效抑制变频器对外界的传导干扰,保证周边设备的正常运行。
    ● 标准匹配国内外多种低压变频器。
    ● 提高系统功率因数, 缓解三相不平衡

    ME920系列


    ◆ 技术参数





    额定电压 380/440VAC 额定电流@40℃ 5A~1600A
    工作频率 50/60Hz 气候类别 25/085/21
    试验电压 线-线 2250VDC   过载 开机瞬间允许通过4倍过工作电流
    线-地 2700VDC   1.4倍工作电流1分钟(每小时一次)




    ◆ 内部参数

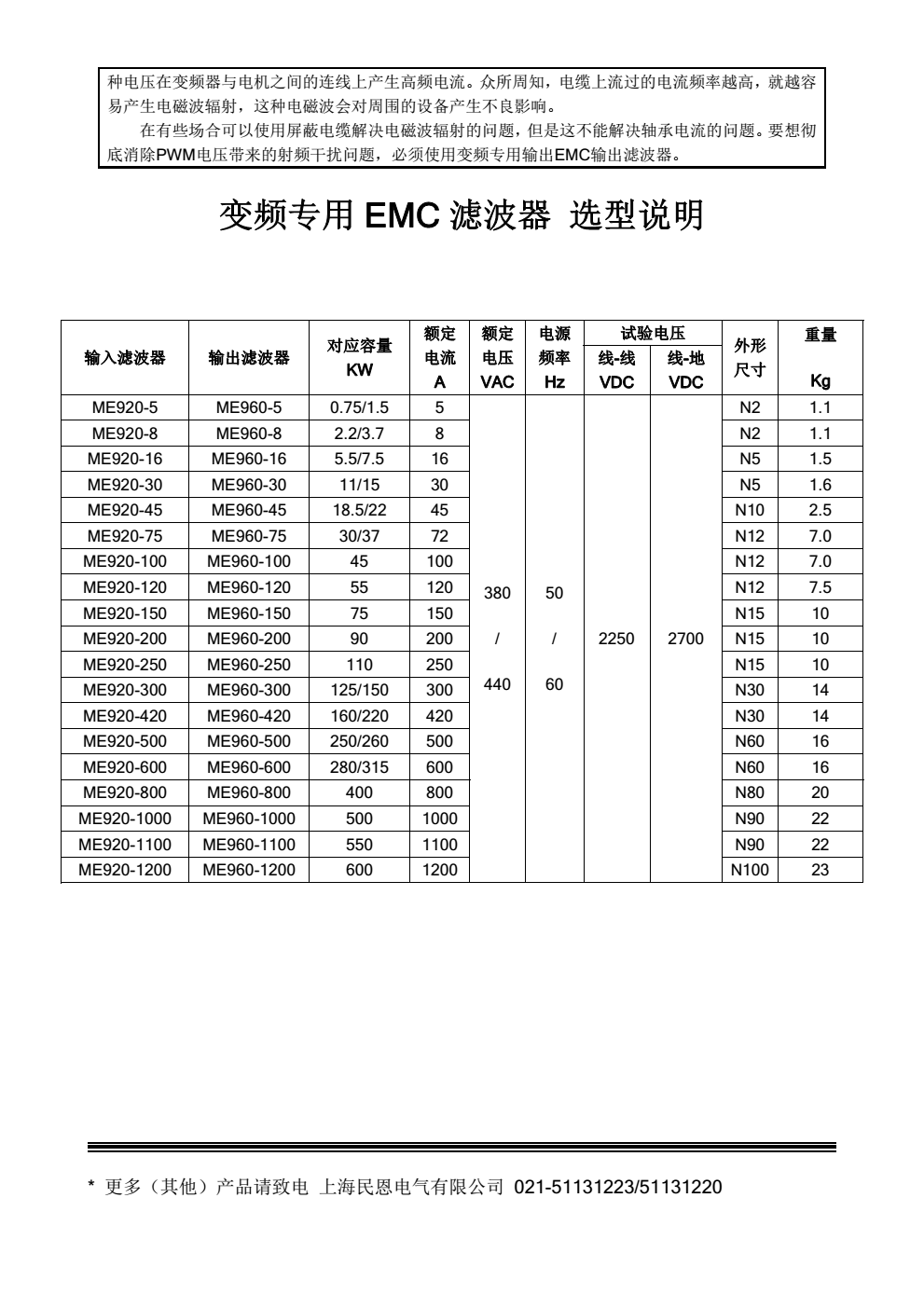

    产品型号 额定电流
    @40℃
    泄露电流
    250VAC/50Hz
    变频器功率
    (KW)
    外型尺寸 端接方式 重量(g)

    ME920-5 5A <5.0mA 0.75/1.5 N2 M4 --- 1100
    ME920-8 8A <5.0mA 2.2/3.7 N2 M4 --- 1100
    ME920-16 16A <5.0mA 5.5/7.5 N5 M4 --- 1500
    ME920-30 30A <7.5mA 11/15 N5 M6 --- 1500
    ME920-45 45A <15mA 18.5/22 N10 M6 --- 2500
    ME920-75 75A <20mA 30/37 N12 M8 --- 7000
    ME920-100 100A <25mA 45 N12 M8 --- 7000
    ME920-120 120A <25mA 55 N12 M8 --- 7000
    ME920-150 150A <30mA 75 N15 M10 --- 10000
    ME920-200 200A <30mA 90 N15 M10 --- 10000
    ME920-250 250A <30mA 110 N15 M10 --- 10000
    ME920-300 300A <45mA 125/132/150 N30 --- Bar 14000
    ME920-420 420A <45mA 160/210/220 N30 --- Bar 14000
    ME920-500 500A <50mA 250/260 N60 --- Bar 16000
    ME920-600 600A <50mA 280/315 N60 --- Bar 16000
    ME920-800 800A <60mA 400 N80 --- Bar 20000
    ME920-1000 1000A <60mA 500 N90 --- Bar 22000
    ME920-1100 1100A <80mA 550 N90 --- Bar 22000
    ME920-1200 1200A <90mA 600 N90 --- Bar 23000
    ME920-1600 1600A <90mA 700 N100 --- Bar 23000

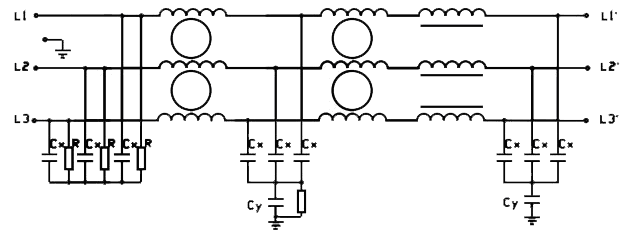

    ◆ 电路原理图



                                                       ◆ 插入损耗
                                                        (PER CISPR 17; A=50/50ΩSym)





    LINE TO GROUND(PN---E)
    共模     (dB)
      LINE TO LINE(P---N)
    差模    (dB)
    MHz .1 .15 .5 1 5 10 30 .1 .15 .5 1 5 10 30
    ME920-5 74     85 94 94 78 77 65 62 75 76 78 87 72 55
    ME920-8 75 80 79 94 83 80 80 75 80 90 86 78 70 51
    ME920-16 75 84 89 89 80 77 70 60 66 88 88 82 80 67
    ME920-30 70 80 90 88 79 76 66 70 80 88 87 81 77 67
    ME920-45 62 75 90 88 80 75 61 72 85 87 85 75 69 59
    ME920-75 60 75 85 81 70 65 52 85 92 85 81 72 70 59
    ME920-100 64 82 80 85 68 63 53 93 91 83 84 73 70 58
    ME920-120 62 80 80 85 69 64 53 92 91 84 84 73 70 58
    ME920-150 58 72 75 78 65 59 49 87 86 80 78 70 61 52
    ME920-200 60 70 75 78 65 59 49 85 81 75 75 70 70 52
    ME920-250 62 70 70 76 70 55 49 85 80 71 75 70 70 50
    ME920-300 40 50 72 80 65 55 35 86 81 73 75 70 69 44
    ME920-420 40 50 72 80 65 55 35 86 81 73 75 70 69 44
    ME920-500 32 45 80 72 50 39 27 78 87 79 56 40 39 38
    ME920-600 32 45 80 72 50 39 27 78 87 79 56 40 39 38
    ME920-800 35 41 65 72 70 50 38 29 70 79 80 80 79 52
    ME920-1000 38 42 68 75 72 48 40 35 70 76 78 75 70 45
    ME920-1100 38 44 75 75 70 48 38 40 68 78 78 78 70 48
    ME920-1200 39 45 70 72 70 50 40 75 78 76 80 78 75 50
    ME920-1600 40 45 70 75 70 50 40 75 78 76 80 80 75 50

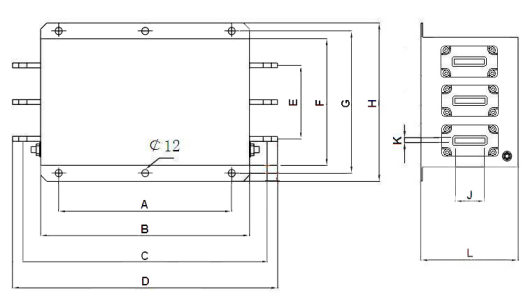

    ◆ 外形尺寸
              (mm)


      A B C D E F G H
    N2 110 125±1.0 140 70±0.5 93 56 5.3*7 M4
    N5 150 168±1.5 186 85±0.5 108 60 6.4*9 M6
    N10 200 220±1.5 240 100±1.0 125 80 6.4*9 M6
    N12 260 286±2.5 314 140±1.0 175 107 8.8*14 M8
    N15 300 326±3.0 354 150±1.5 185 115 8.8*14 M10



























      A B C D E F G H K J L
    N30 240±2.0 300 360 394 120 210 235±2.0 260 5.0 25 115
    N60 290±2.0 350 410 444 120 210 230±2.0 256 6.0 30 162
    N80 290±2.0 350 446 475 120 210 230±2.0 256 8.0 40 162
    N90 290±2.0 350 456 485 120 210 230±2.0 256 10 50 162
    N100 290±2.0 350 456 485 120 210 230±2.0 256 10 60 162
