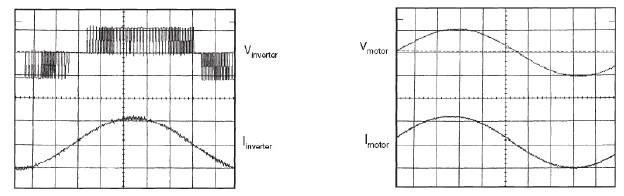

◆ 产品及应用 ● 将变频器输出的PWM波转换为正弦波 ● 降低电机的涡流损耗以及电机噪声 ● 减少输出电缆上和电机中的脉冲电流，延长电机寿命 ● 可在变频器与电机间使用更长的电缆联线 ● 减小对外的辐射，在一定场合可以使用非屏蔽电缆，降低了对现场布线的要求 |
ME966系列  |
| 额定电压 | 440VAC（690V；1140V） | 额定电流 | 5A~1000A | |
| 试验电压 | 线-线 | 3000VDC 60秒 | 基波频率 | 0-50Hz（~400Hz) |
| 线-地 | 3000VDC 60秒 | 载波频率 | 3KHz-6KHz（2~16KHz） | |
| 绝缘等级 | F/H | 海拨高度 | ＜1000米 | |
| 工作温度 | -25℃~+85℃ | 环境等级 | IP00 | |

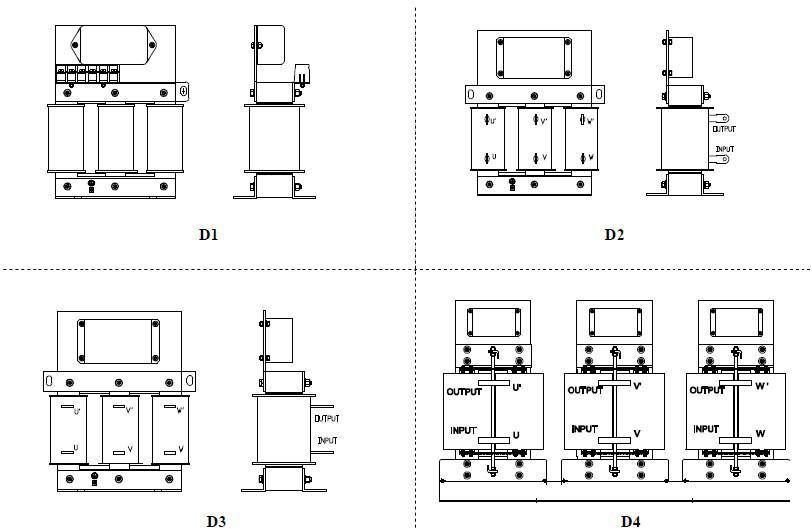

| 产品型号 | 额定电流(A) | 额定功率(KW) | 外形尺寸(mm) | 安装尺寸(mm) |
| ME966-2.5 | 2.5A | 0.75 | 120*72*114 | 70*46 |
| ME966-4.5 | 4.5A | 1.5 | 120*72*114 | 70*46 |
| ME966-7.5 | 7.5A | 2.2 | 120*90*124 | 70*46 |
| ME966-8 | 8A | 3 | 120*90*124 | 70*46 |
| ME966-10 | 10A | 4 | 120*90*124 | 70*46 |
| ME966-15 | 15A | 5.5 | 120*95*125 | 70*62 |
| ME966-18 | 18A | 7.5 | 130*100*140 | 75*70 |
| ME966-24 | 24A | 11 | 157*110*157 | 90*62 |
| ME966-38 | 38A | 15 | 157*120*157 | 90*75 |
| ME966-48 | 48A | 22 | 205*118*160 | 110*75 |
| ME966-62 | 62A | 30 | 205*145*165 | 110*90 |
| ME966-75 | 75A | 37 | 205*145*165 | 110*90 |
| ME966-90 | 90A | 45 | 205*160*165 | 110*110 |
| ME966-110 | 110A | 55 | 205*175*165 | 110*110 |
| ME966-150 | 150A | 75 | 230*172*215 | 120*95 |
| ME966-180 | 180A | 90 | 280*175*220 | 150*95 |
| ME966-230 | 230A | 110 | 280*185*220 | 150*95 |
| ME966-270 | 270A | 132 | 280*217*220 | 150*110 |
| ME966-330 | 330A | 160 | 280*223*237 | 150*123 |
| ME966-420 | 420A | 200 | 320*210*270 | 160*120 |
| ME966-500 | 500A | 260 | 320*235*295 | 160*135 |
| ME966-630 | 630A | 315 | 390*250*355 | 200*120 |
| ME966-900 | 900A | 400 | 390*270*370 | 200*140 |
| ME966-1000 | 1000A | 500 | 510*390*500 | 400*300 |
