自愈式低电压并联电容器

自愈式低压并联电容器

  • 主要特点
  • 技术参数
  • 在线视频
  • 施工案例
  • 在线订购
自愈式低压并联电容器
产品介绍:

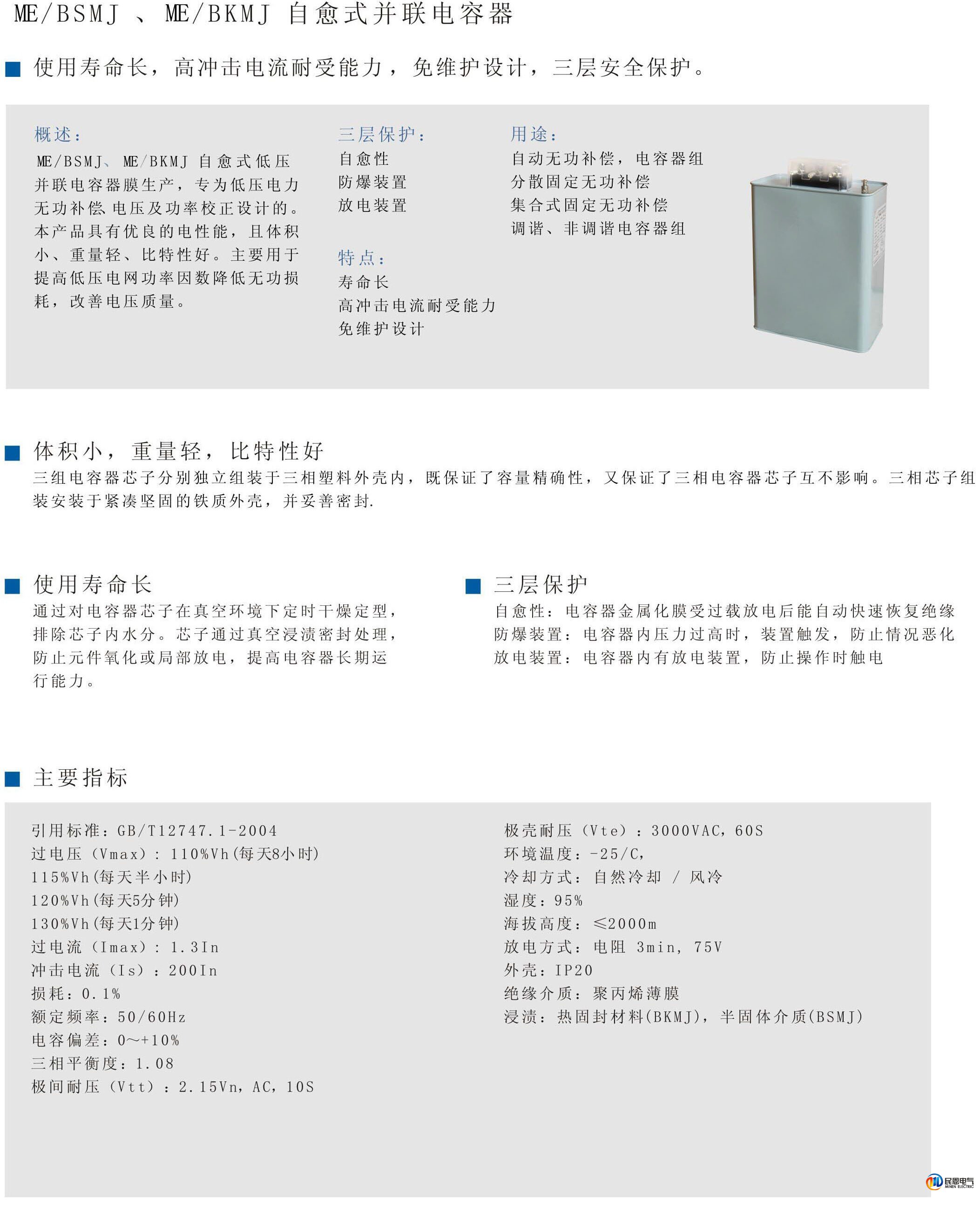

自愈式低压并联电力电容器,采用金属化聚丙烯膜作为介质,引进国外可成熟的生产技术、工艺和设备,按GB/T12747-2004及IEC60831-1:1996标准组织生产。产品主要用于低压电网,以减少无功损耗,提高功率因数,改善电网质量之用。

主要特点:
1、体积小、重量轻
由于采用金属化聚丙烯膜作为介质,体积与重量仅为老产品的1/4和1/6.
2、损耗角正切值小,温升低,使用寿命长
电力电容器的独特设计,使产品自身消耗有功功率小,所以电容器损耗角正切值≤0.1%。远远低于GB/T12747-2004标准0.2%的要求,正常使用温升小于3℃.
3、耐高压、安全性能好。
电力电容器选材考究,设计场强较小,端子间的耐压远远高于2.15Un10秒的型式试验要求,其瞬间击穿电压一般大于3.5Un。产品内置放电电阻及过压力隔离器(防爆装置),运行与维护为安全可靠。

运行环境条件:
1、户内、无有害气体和蒸汽、无导电性或爆炸尘埃及无剧烈振动。
2、海拔高度:<2000M
3、环境温度:-25/B(-25℃/45℃)
4、湿度:<85% RH

安装运行要求:
1、额定电压的选择
电容器的额定电压应不低于电容器接入电网的高运行电压,为了降低谐波而接入串联电抗器时,电容器端子上的电压将高于电网电压,此时应选用额定电压较高的电容器。在选取额定电压时,应留出适当的安全裕度,这一点十分重要,因为电介质上的电压不适当地升高,电容器的特性和寿命将受到不利影响。
2、运行温度
对电容器的运行温度及环境温度应予以注意,因为它对电容器的使用寿命有很大影响,过上限温度将加速介质的电化学老化。电容器安装场所应便于对流和辐射来散发电容器所产生的热量。环境温度不能满足要求时,应采取有效降温措施,如果无法改善冷却温度,则务必使用特别设计的或较高额定电压的电容器。
3、过电压
对易受到高的雷电过电压,电容器应采用避雷器作适当保护,并尽量靠近电容器安装。当电容器固定连接在电动机上时,为了防止电动机从电源切断后发生自激产生高于系统电压很多的电压,建议选择电容器额定电流小于电动机的空载电流,一般为90%为宜。
4、过电流
电容器不可在电流过额定电流1.3倍的情况下运行。过电流可能由基波电压过高、谐波或者是两者共同作用引起的。为确保电容器的使用寿命,即使电流在1.3倍以内,但仍过额定电流值,请慎用。较好在安装前后,测定电压波形和网络特性,当有谐波源(例如大型整流器、逆变器等)时,应按谐波的严重程度,采取相应的措施加以限制(如选择串联电抗器)
5、安装
1、安装场所应不受阳光直射,不被雨雪淋湿,并远离热辐射源。
2、电容器安装时相互间隔较好大于30mm。
3、电容器的出线端子接线用软铜线连接,并保证接触良好。

6、电容器保护
1、瞬态过电流:使用CJ19系列切换电容器接触器,或在电容器前加装XD1型限流电抗器。
2、稳态过电流:加装热继电器进行保护

7、安全
1、在安装前务必切断设备电源,如果电容器有二次电源辅助供电,并远离,这些电源也要切断。
2、维修或增容安装,切断电源后,需等5分钟,让电容器通过放电电阻放电。接着再用一根缘导线短接电容器两出线端,以确定完全放电。



自愈式低压并联电容器
主要技术参数:
1、额定电压(Un):0.25-2KVAC
2、额定输出(Qn):1-50Kvar
3、容量偏差:-5%~+10%
4、损耗角正切值(tanδ):<0.1%(Un  50HS 20℃)
5、耐压:极壳、0.5KV以下产品3000KV 10秒;0.5KV以上产品2Un+2KV 10秒.极间、2.15Un2秒
6、允许过电压:<110%Un
7、允许过电流:<130%In
8、自放电特性:电容器断开电源3分钟后剩余电压<75V

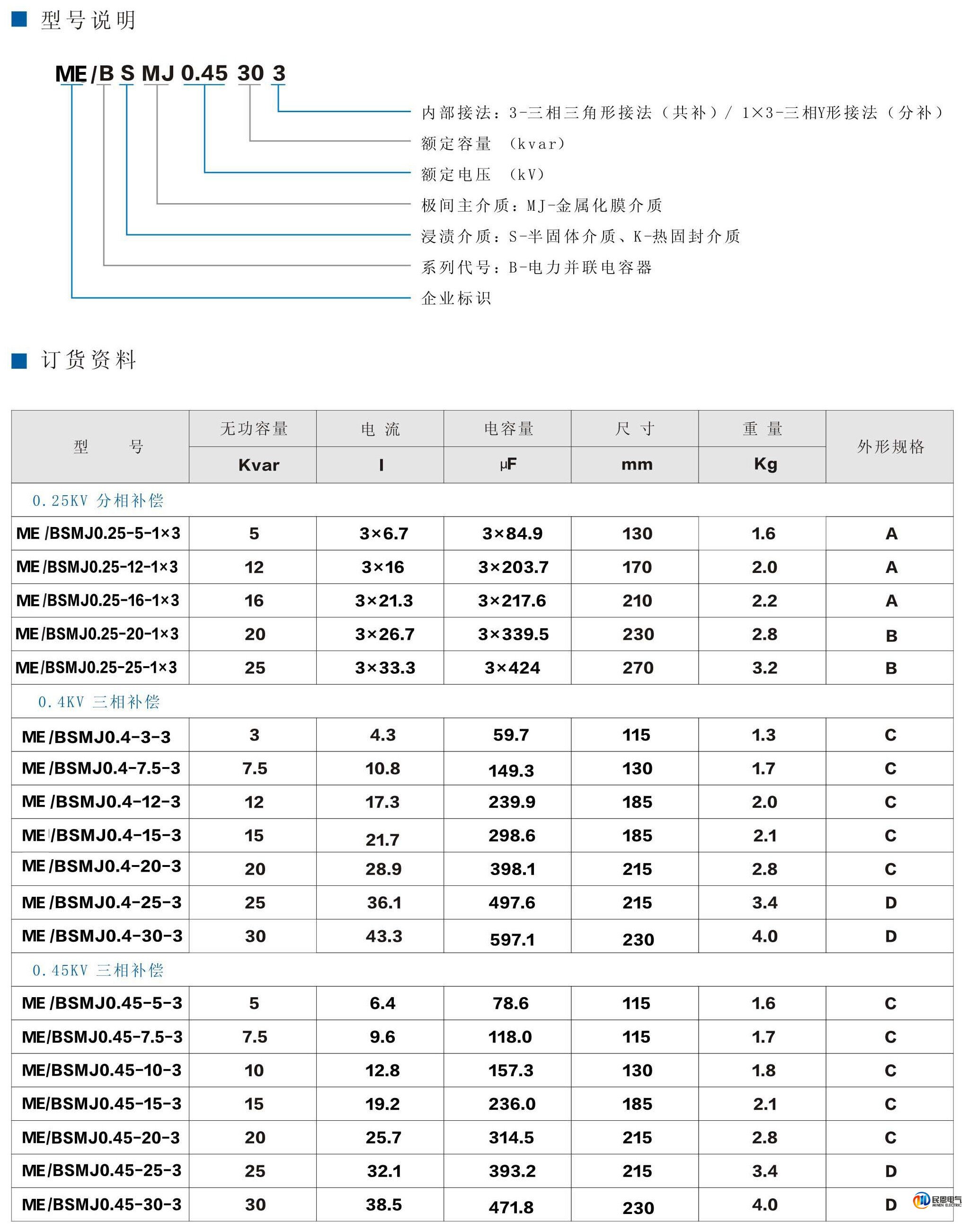

主要型号参数:

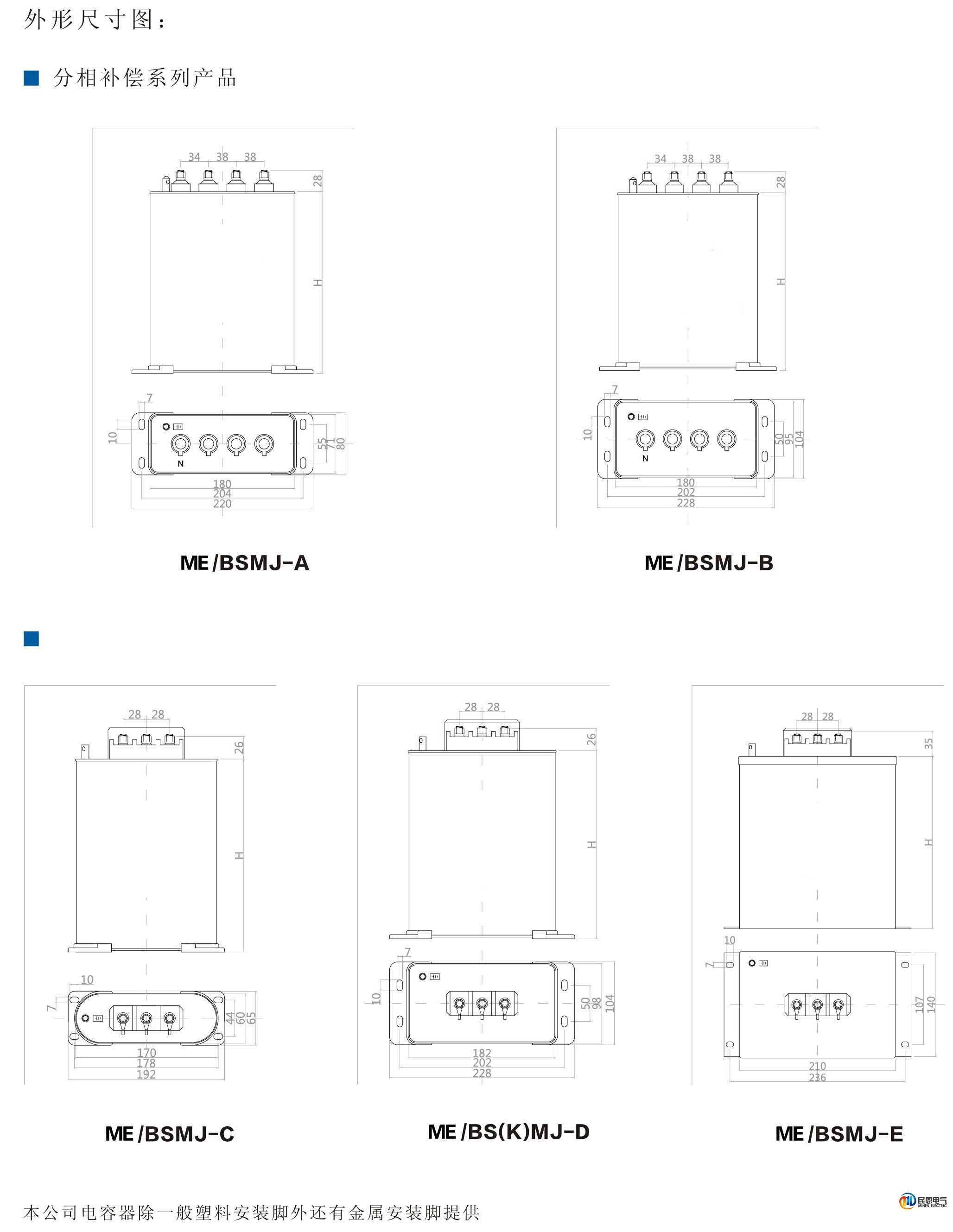

型号规格 额定频率(HS) 额定电压(KV) 额定输出(kvar) 额定电流(A) 标称电容(F) 外形 重量
L B h H
ME/BSMJ0.4-3-3 50 0.4 3 4.32 59.7 230 70 150 200 2.3
ME/BSMJ0.4-5-3 50 0.4 5 7.2 99.5 230 70 150 200 2.5
ME/BSMJ0.4-7.5-3 50 0.4 7.5 10.8 149 230 70 180 230 3
ME/BSMJ0.4-10-3 50 0.4 10 14.4 199 230 70 250 300 4
ME/BSMJ0.4-12-1 50 0.4 12 30 239 230 70 250 300 4.5
ME/BSMJ0.4-12-3 50 0.4 12 17.3 239 230 70 250 300 4.5
ME/BSMJ0.4-14-1 50 0.4 14 35 279 230 70 250 300 4.5
ME/BSMJ0.4-14-3 50 0.4 14 20.2 279 230 70 250 300 4.5
ME/BSMJ0.4-15-1 50 0.4 15 37.5 299 230 70 250 300 4.5
ME/BSMJ0.4-15-3 50 0.4 15 21.7 299 230 70 250 300 4.5
ME/BSMJ0.4-16-3 50 0.4 16 23.1 318 230 70 250 300 4.5
ME/BSMJ0.4-20-3 50 0.4 20 28.9 398 230 70 270 320 5
ME/BSMJ0.4-25-3 50 0.4 25 36.1 498 380 110 340 408 15
ME/BSMJ0.4-30-3 50 0.4 30 43.3 597 380 110 340 408 16
ME/BSMJ0.4-40-3 50 0.4 40 57.7 796 380 110 340 408 18
ME/BSMJ0.4-50-3 50 0.4 50 72.2 995 380 110 340 408 19
ME/BSMJ0.4-30-1 50 0.4 30 75 597 380 110 340 408 16
ME/BSMJ0.4-40-1 50 0.4 40 100 796 380 110 340 408 18
ME/BSMJ0.4-50-1 50 0.4 50 125 995 380 110 340 408 19
ME/BSMJ0.525-12-1    50 0.525 12 22.9 139 230 70 250 300 4.5
ME/BSMJ-0.525-14-1      50 0.525 14 26.7 161 230 70 250 300 4.5
ME/BSMJ0.525-15-1 50 0.525 15 28.6 173 230 70 250 300 4.5
ME/BSMJ0.66-6-3 50 0.66 6 5.2 43.8 230 70 200 250 3
ME/BSMJ0.66-10-3 50 0.66 10 8.7 73.1 230 70 250 300 4
ME/BSMJ0.66-12-3 50 0.66 12 10.5 87.7 230 70 250 300 4.5
ME/BSMJ0.66-14-3 50 0.66 14 12.2 102.3 230 70 250 300 4.5
ME/BSMJ0.66-16-3 50 0.66 16 14 117 230 70 250 300 4.5

技术要求:
设置场所 户内专用 损失正切值 不大于0.12%
使用条件 环境温度 -25℃~+45℃ 允许过电压 额定电压的110%以下(24小时的8小时以内)
海拔高度 不超过2000米
相数 三相 单相 允许过电流 额定电流的130%以下
容量允许偏差 额定容量0~+15%之间相间不平衡率在108%以内 放电特性 在施加电压断开3分钟后降至50伏以下
耐电压 极间 额定电压在1.75倍 2秒 安全性 符合IEC33(CO)75-76
极壳 交流3000伏  10秒 适用标准 -1984标准
