低压串联电抗器（箔绕工艺）
电抗器作用：
接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压
升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，
则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效
地抑制合闸涌流及操作过电压，有效地保护了电容器。

电抗器结构特点：
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布
板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有较佳的美感且有较好
的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有较高的耐热等级，
可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有
较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

电抗器使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

电抗器性能参数：
1.可用于400V、660V系统。
2.电抗率的种类：7%、14%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级F级（155℃）以上。

低压串联电抗器（箔绕工艺）
产品主要性能
系统电压：400V 690V,50HZ
电抗率：7% 14%
电感量误差：±3
过电流能力：1.8ln
防护等级：IP00
最大线性度：1.8ln
绝缘等级：F/H级
绝缘测试：根据IEC60076标准，在绕组与铁芯之间进行3kv持续一分钟的绝缘测试。
执行标准：IEC60289，IEC60076

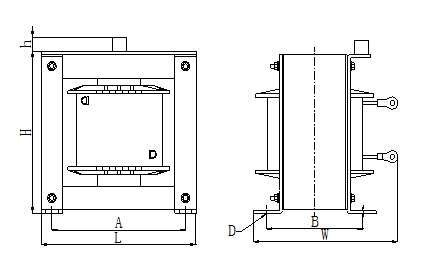

单相电抗器外形及尺寸










单相电抗器主要规格
电抗器型号 匹配电容器
额度电压
V		 匹配电容器
额度容量
KVAR		 电抗率 箔绕尺寸
L W H h A B D

MESG-280/0.35-7 280 5 7% 120 140 105 20 100 85 ɸ6*12
MESG-280/0.59-7 8.4 132 165 115 20 110 110 ɸ6*12
MESG-280/0.7-7 10 132 165 115 20 110 110 ɸ6*12
MESG-280/0.93-7 13.3 150 175 130 20 125 110 ɸ6*12
MESG-280/1.05-7 15 168 190 145 20 140 120 ɸ10*15
MESG-280/1.4-7 20 168 190 145 20 140 120 ɸ10*15
MESG-280/1.75-7 25 192 225 165 20 160 140 ɸ10*15
MESG-280/2.1-7 30 192 225 165 20 160 140 ɸ10*15
MESG-280/2.8-7 40 192 245 165 20 160 160 ɸ10*15
MESG-280/0.7-14 5 14% 132 165 115 20 110 110 ɸ6*12
MESG-280/1.18-14 8.4 168 190 145 20 140 120 ɸ10*15
MESG-280/1.4-14 10 168 190 145 20 140 120 ɸ10*15
MESG-280/1.86-14 13.3 192 225 165 20 160 140 ɸ10*15
MESG-280/2.1-14 15 192 225 165 20 160 140 ɸ10*15
MESG-280/2.8-14 20 192 245 165 20 160 160 ɸ10*15
MESG-280/3.5-14 25 200 210 255 20 160 140 ɸ10*20

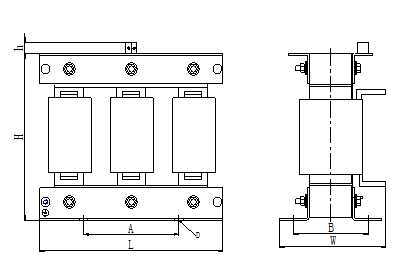

三相电抗器外形及尺寸











三相电抗器主要规格
电抗器型号 匹配电容器
额度电压
V		 匹配电容器
额度容量
KVAR		 电抗率 箔绕尺寸
L W H h A B D
MESG-480/0.35-7 480 5 7% 150 115 130 20 75 75 ɸ7*15
MESG-480/0.7-7 10 190 130 155 20 100 90 ɸ10*20
MESG-480/1.05-7 15 190 130 155 20 100 90 ɸ10*20
MESG-480/1.4-7 20 210 150 180 20 100 100 ɸ10*20
MESG-480/1.75-7 25 240 160 210 20 150 110 ɸ10*20
MESG-480/2.1-7 30 240 160 210 20 150 110 ɸ10*20
MESG-480/2.8-7 40 240 170 210 20 150 120 ɸ10*20
MESG-480/3.5-7 50 260 165 230 20 150 113 ɸ10*20
MESG-480/4.2-7 60 260 180 230 20 150 135 ɸ10*20
MESG-480/4.9-7 70 300 170 250 20 150 124 ɸ10*20
MESG-480/5.6-7 80 300 170 270 20 150 124 ɸ10*20
MESG-480/6.3-7 90 300 180 270 20 150 134 ɸ10*20
MESG-480/7-7 100 300 190 270 20 150 144 ɸ10*20
三相电抗器主要规格
MESG-525/1.4-14 525 10 14% 210 150 180 20 100 100 ɸ10*20
MESG-525/2.1-14 15 240 160 210 20 100 110 ɸ10*20
MESG-525/2.8-14 20 240 170 210 20 100 120 ɸ10*20
MESG-525/3.5-14 25 300 165 230 20 150 114 ɸ10*20
MESG-525/4.2-14 30 300 175 230 20 150 124 ɸ10*20
MESG-525/5.6-14 40 300 175 270 20 150 124 ɸ10*20
MESG-525/7-14 50 300 195 270 20 150 144 ɸ10*20
MESG-525/8.4-14 60 300 215 270 20 150 164 ɸ10*20
MESG-525/9.8-14 70 360 195 290 20 200 146 ɸ10*20
MESG-525/11.2-14 80 360 195 310 20 200 146 ɸ10*20
MESG-525/12.6-14 90 360 215 310 20 200 166 ɸ10*20
MESG-525/14-14 100 360 215 310 20 200 166 ɸ10*20

使用注意事项：
为了保证电抗器的工作环境温度不大于40℃，在装有电抗器的电容柜上应装设温控控制仪和风机，线路参照右图

低压串联电抗器（箔绕工艺）
电抗器作用：
接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压
升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，
则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效
地抑制合闸涌流及操作过电压，有效地保护了电容器。

电抗器结构特点：
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布
板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有较佳的美感且有较好
的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有较高的耐热等级，
可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有
较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

电抗器使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

电抗器性能参数：
1.可用于400V、660V系统。
2.电抗率的种类：7%、14%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级F级（155℃）以上。


产品主要性能：
系统电压：400V 690V,50HZ
电抗率：7% 14%
电感量误差：±3
过电流能力：1.8ln
防护等级：IP00
最大线性度：1.8ln
绝缘等级：F/H级
绝缘测试：根据IEC60076标准，在绕组与铁芯之间进行3kv持续一分钟的绝缘测试。
执行标准：IEC60289，IEC60076
单相电抗器外形及尺寸：










单相电抗器主要规格
电抗器型号 匹配电容器
额度电压
V		 匹配电容器
额度容量
KVAR		 电抗率 箔绕尺寸
L W H h A B D

MESG-280/0.35-7 280 5 7% 120 140 105 20 100 85 ɸ6*12
MESG-280/0.59-7 8.4 132 165 115 20 110 110 ɸ6*12
MESG-280/0.7-7 10 132 165 115 20 110 110 ɸ6*12
MESG-280/0.93-7 13.3 150 175 130 20 125 110 ɸ6*12
MESG-280/1.05-7 15 168 190 145 20 140 120 ɸ10*15
MESG-280/1.4-7 20 168 190 145 20 140 120 ɸ10*15
MESG-280/1.75-7 25 192 225 165 20 160 140 ɸ10*15
MESG-280/2.1-7 30 192 225 165 20 160 140 ɸ10*15
MESG-280/2.8-7 40 192 245 165 20 160 160 ɸ10*15
MESG-280/0.7-14 5 14% 132 165 115 20 110 110 ɸ6*12
MESG-280/1.18-14 8.4 168 190 145 20 140 120 ɸ10*15
MESG-280/1.4-14 10 168 190 145 20 140 120 ɸ10*15
MESG-280/1.86-14 13.3 192 225 165 20 160 140 ɸ10*15
MESG-280/2.1-14 15 192 225 165 20 160 140 ɸ10*15
MESG-280/2.8-14 20 192 245 165 20 160 160 ɸ10*15
MESG-280/3.5-14 25 200 210 255 20 160 140 ɸ10*20
三相电抗器外形及尺寸











三相电抗器主要规格
电抗器型号 匹配电容器
额度电压
V		 匹配电容器
额度容量
KVAR		 电抗率 箔绕尺寸
L W H h A B D
MESG-480/0.35-7 480 5 7% 150 115 130 20 75 75 ɸ7*15
MESG-480/0.7-7 10 190 130 155 20 100 90 ɸ10*20
MESG-480/1.05-7 15 190 130 155 20 100 90 ɸ10*20
MESG-480/1.4-7 20 210 150 180 20 100 100 ɸ10*20
MESG-480/1.75-7 25 240 160 210 20 150 110 ɸ10*20
MESG-480/2.1-7 30 240 160 210 20 150 110 ɸ10*20
MESG-480/2.8-7 40 240 170 210 20 150 120 ɸ10*20
MESG-480/3.5-7 50 260 165 230 20 150 113 ɸ10*20
MESG-480/4.2-7 60 260 180 230 20 150 135 ɸ10*20
MESG-480/4.9-7 70 300 170 250 20 150 124 ɸ10*20
MESG-480/5.6-7 80 300 170 270 20 150 124 ɸ10*20
MESG-480/6.3-7 90 300 180 270 20 150 134 ɸ10*20
MESG-480/7-7 100 300 190 270 20 150 144 ɸ10*20
三相电抗器主要规格
MESG-525/1.4-14 525 10 14% 210 150 180 20 100 100 ɸ10*20
MESG-525/2.1-14 15 240 160 210 20 100 110 ɸ10*20
MESG-525/2.8-14 20 240 170 210 20 100 120 ɸ10*20
MESG-525/3.5-14 25 300 165 230 20 150 114 ɸ10*20
MESG-525/4.2-14 30 300 175 230 20 150 124 ɸ10*20
MESG-525/5.6-14 40 300 175 270 20 150 124 ɸ10*20
MESG-525/7-14 50 300 195 270 20 150 144 ɸ10*20
MESG-525/8.4-14 60 300 215 270 20 150 164 ɸ10*20
MESG-525/9.8-14 70 360 195 290 20 200 146 ɸ10*20
MESG-525/11.2-14 80 360 195 310 20 200 146 ɸ10*20
MESG-525/12.6-14 90 360 215 310 20 200 166 ɸ10*20
MESG-525/14-14 100 360 215 310 20 200 166 ɸ10*20

使用注意事项：
为了保证电抗器的工作环境温度不大于40℃，在装有电抗器的电容柜上应装设温控控制仪和风机，线路参照右图
