变频器输入电抗器

交流输入电抗器产品概述：
输入交流电抗器限制以谐波形式出现的电路反馈。它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
此类电抗器有两种：
电抗器基准压降 UD= 2%，用于无馈电单元的变频器的操作。
电抗器基准压降 UD= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于 uK 小于 1% 的系统的操作。

交流输入电抗器性能特点：
铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好
线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。

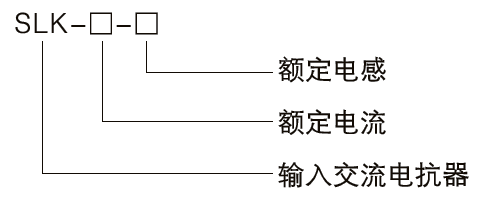

交流输入电抗器型号含义：

交流输入电抗器产品介绍：
1、电源对其它设备有明显的干扰（干扰、过压）
2、电源相间电压不平衡＞额定电压的2.0%
3、阻抗很低的线路（动力变压器为变频器额定值的10倍多）
4、在一条线路上为减小线电流而安装的大量变频器
5、使用cosφ（功率因数）校正电容或功率因数校正单元

交流输入电抗器技术参数：
1、额定工作电压： 380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A@40℃
3、抗电强度：铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
4、绝缘电阻： 1000VDC绝缘阻值≥100MV
5、电抗器噪音：  小于65dB
6、防护等级： IP00
7、绝缘等级： F级以上
8、产品执行标准： IEC289:1987电抗器
                           GB10229-88电抗器(eqv IEC289:1987)
                           JB9644-1999半导体电气传动用电抗器

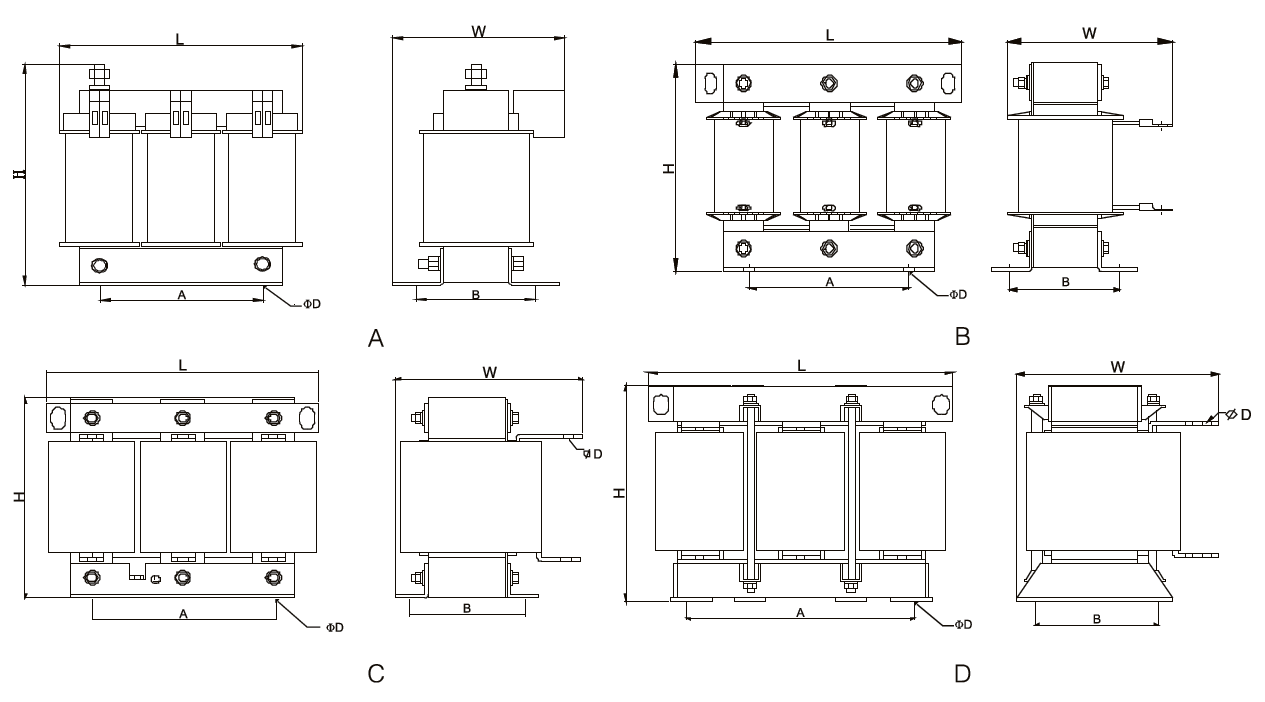

电抗器型号	适配功率 KW	额定电流 A	压降 V	电感 mH	外型尺寸			安装尺寸
电抗器型号	适配功率 KW	额定电流 A	压降 V	电感 mH	L	W	H	A	B
SLK-5-2.8	2.2	5	4.4	2.8	120	76	125	65	60
SLK-10-1.4	4	10	4.4	1.4	120	76	125	65	60
SLK-15-0.934	5.5	15	4.4	0.934	120	76	125	65	60
SLK-20-0.7	7.5	20	4.4	0.7	150	90	150	85	70
SLK-30-0.467	11	30	4.4	0.467	150	90	150	85	70
SLK-40-0.35	15	40	4.4	0.35	180	140	155	100	80
SLK-50-0.28	18.5	50	4.4	0.28	180	140	155	100	80
SLK-60-0.233	22	60	4.4	0.233	180	140	155	100	80
SLK-80-0.175	30	80	4.4	0.175	180	140	155	100	80
SLK-110-0.127	37	110	4.4	0.127	180	160	155	100	100
SLK-150-0.0934	55	150	4.4	0.0934	255	155	230	200	100
SLK-200-0.07	75	200	4.4	0.07	255	175	230	200	100
SLK-250-0.056	90	250	4.4	0.056	255	185	230	200	110
SLK-275-0.05	110/120	275	4.4	0.05	270	190	270	200	110
SLK-330-0.0425	132	330	4.4	0.0425	270	205	270	200	125
SLK-450-0.031	160	450	4.4	0.031	300	210	280	250	125
SLK-500-0.028	185/200	500	4.4	0.028	300	220	280	250	135
SLK-540-0.026	220	540	4.4	0.026	300	230	280	250	145
SLK-625-0.0224	250	625	4.4	0.0224	300	230	280	250	145
SLK-800-0.0175	315	800	4.4	0.0175	360	300	400	250	250
SLK-1000-0.014	380	1000	4.4	0.014	360	300	400	250	250
SLK-1200-0.0117	450/500	1200	4.4	0.0117	390	300	460	250	250
SLK-1600-0.0088	630	1600	4.4	0.0088	390	300	460	250	250
电抗器型号	适配功率 KW	额定电流 A	压降 V	电感 mH	外型尺寸			安装尺寸
电抗器型号	适配功率 KW	额定电流 A	压降 V	电感 mH	L	W	H	A	B
SLK-5-5.6	2.2	5	8.8	5.6	120	76	125	65	60
SLK-10-2.8	4	10	8.8	2.8	120	76	125	65	60
SLK-15-1.87	5.5	15	8.8	1.87	150	90	150	85	70
SLK-20-1.4	7.5	20	8.8	1.4	150	90	150	85	70
SLK-30-0.934	11	30	8.8	0.934	180	140	155	100	80
SLK-40-0.7	15	40	8.8	0.7	180	140	155	100	80
SLK-50-0.56	18.5	50	8.8	0.56	180	160	155	100	100
SLK-60-0.467	22	60	8.8	0.467	240	160	205	100	100
SLK-80-0.35	30	80	8.8	0.255	240	180	205	100	100
SLK-110-0.233	37	110	8.8	0.233	255	185	210	200	130
SLK-150-0.187	55	150	8.8	0.187	270	185	210	200	130
SLK-200-0.14	75	200	8.8	0.14	285	200	245	200	130
SLK-250-0.112	90	250	8.8	0.112	285	210	275	200	140
SLK-275-0.1	110/120	300	8.8	0.1	300	230	275	250	145
SLK-330-0.085	132	330	8.8	0.085	330	230	275	250	145
SLK-450-0.062	160	450	8.8	0.062	330	240	275	250	155
SLK-500-0.056	200	500	8.8	0.056	360	300	400	250	250
SLK-540-0.052	220	540	8.8	0.052	360	300	400	250	250
SLK-625-0.045	250	625	8.8	0.045	390	300	400	250	250
SLK-800-0.035	315	800	8.8	0.035	420	350	465	300	300
SLK-1000-0.028	380	1000	8.8	0.028	420	350	465	300	300
SLK-1200-0.0233	450/500	1200	8.8	0.0233	480	350	565	300	300
SLK-1600-0.0175	630	1600	8.8	0.0175	480	350	565	300	300
