三相隔离变压器

SG三相隔离变压器

  • 主要特点
  • 技术参数
  • 在线视频
  • 施工案例
  • 在线订购
SG三相隔离变压器


三相干式隔离变压器 Three-phase isolation transformer

产品概述 Product Profile
SG系列三相干式变压器广泛适用于交流50或60Hz,电压至660V户内式的电器电源设备之用。产品的输入、输出电压,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

结构特点 Construction Features
采用F、H级为基础的绝缘系统,在变压器的整个使用寿命期都保持较佳的电气性能和机械性能。F、H级材料不易老化,耐收缩及抗压缩,加上弹力特强,因此可以确保变压器即使使用数年后线圈仍保持结构紧密,并且能够承受短路的压力。
变压器整体由H级浸渍漆在真空压力下浸渍(VPI),然后在烘箱里高温固化。变压器一般设计成自然风冷,强制风冷可以根据用户要求设计,此时变压器的外形尺寸和重量都会减小。

性能参数 Performance Parameters
1.电压等级:1kV
2.额定容量:1kVA~800kVA
3.联结组别:Dyn11,Yyn0
4.工频耐压:3kV/min
5.绝缘耐热等级:F,H级
6.温升限值:铁芯不超过85K,线圈温升不超过95K

型号含义 Description
``
技术参数尺寸表 Technical Data Size Chart



变压器型号 性能参数 Performance Parameters 外形尺寸 安装尺寸
空载损耗
W
负载损耗
W
重量
kg
L W H A B 安装孔
SG-1KVA 35 75 20 210 170 210 100 90 7×12
SG-2KVA 50 95 30 240 190 230 125 120 9×15
SG-3KVA 55 125 40 300 180 280 150 120 9×15
SG-4KVA 75 150 46 300 200 280 150 120 11×18
SG-5KVA 75 175 50 300 200 280 150 120 11×18
SG-6KVA 95 190 57 300 220 280 150 140 11×18
SG-7KVA 120 200 68 300 240 280 150 160 11×18
SG-8KVA 140 230 75 360 230 330 200 140 11×18
SG-9KVA 140 240 83 360 230 330 200 140 11×18
SG-10KVA 160 250 90 360 230 330 200 155 11×18
SG-12KVA 190 400 110 420 230 380 250 140 11×18
SG-15KVA 190 400 120 420 230 380 250 140 11×18
SG-20KVA 220 460 150 480 250 380 300 160 14
SG-25KVA 280 600 180 550 350 460 300 300 14
SG-30KVA 350 760 210 570 360 620 350 300 14
SG-40KVA 400 850 260 610 370 680 350 300 14
SG-50KVA 450 1060 290 645 370 710 350 300 14
SG-60KVA 520 1260 340 700 370 710 400 300 14
SG-80KVA 650 1460 400 735 380 760 400 300 14
SG-100KVA 800 1670 530 780 400 860 500 350 14
SG-150KVA 600 2250 590 930 450 820 550 400 14
SG-200KVA 700 2680 760 960 450 970 550 400 14
SG-250KVA 810 2920 920 1050 450 980 660 400 14
SG-315KVA 990 3670 1080 1080 550 1060 660 500 14
SG-400KVA 1100 4220 1270 1130 550 1170 660 550 14
SG-500KVA 1310 5170 1650 1275 650 1255 660 600 14
SG-630KVA 1510 6220 1850 1330 650 1255 660 600 14
SG-800KVA 1710 7360 2210 1440 650 1285 820 600 14




SG三相隔离变压器

三相干式隔离变压器 Three-phase isolation transformer

产品概述 Product Profile
SG系列三相干式变压器广泛适用于交流50或60Hz,电压至660V户内式的电器电源设备之用。产品的输入、输出电压,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

结构特点 Construction Features
采用F、H级为基础的绝缘系统,在变压器的整个使用寿命期都保持较佳的电气性能和机械性能。F、H级材料不易老化,耐收缩及抗压缩,加上弹力特强,因此可以确保变压器即使使用数年后线圈仍保持结构紧密,并且能够承受短路的压力。
变压器整体由H级浸渍漆在真空压力下浸渍(VPI),然后在烘箱里高温固化。变压器一般设计成自然风冷,强制风冷可以根据用户要求设计,此时变压器的外形尺寸和重量都会减小。

性能参数 Performance Parameters
1.电压等级:1kV
2.额定容量:1kVA~800kVA
3.联结组别:Dyn11,Yyn0
4.工频耐压:3kV/min
5.绝缘耐热等级:F,H级
6.温升限值:铁芯不超过85K,线圈温升不超过95K

型号含义 Description

技术参数尺寸表 Technical Data Size Chart


变压器型号 性能参数 Performance Parameters 外形尺寸 安装尺寸
空载损耗
W
负载损耗
W
重量
kg
L W H A B 安装孔
SG-1KVA 35 75 20 210 170 210 100 90 7×12
SG-2KVA 50 95 30 240 190 230 125 120 9×15
SG-3KVA 55 125 40 300 180 280 150 120 9×15
SG-4KVA 75 150 46 300 200 280 150 120 11×18
SG-5KVA 75 175 50 300 200 280 150 120 11×18
SG-6KVA 95 190 57 300 220 280 150 140 11×18
SG-7KVA 120 200 68 300 240 280 150 160 11×18
SG-8KVA 140 230 75 360 230 330 200 140 11×18
SG-9KVA 140 240 83 360 230 330 200 140 11×18
SG-10KVA 160 250 90 360 230 330 200 155 11×18
SG-12KVA 190 400 110 420 230 380 250 140 11×18
SG-15KVA 190 400 120 420 230 380 250 140 11×18
SG-20KVA 220 460 150 480 250 380 300 160 14
SG-25KVA 280 600 180 550 350 460 300 300 14
SG-30KVA 350 760 210 570 360 620 350 300 14
SG-40KVA 400 850 260 610 370 680 350 300 14
SG-50KVA 450 1060 290 645 370 710 350 300 14
SG-60KVA 520 1260 340 700 370 710 400 300 14
SG-80KVA 650 1460 400 735 380 760 400 300 14
SG-100KVA 800 1670 530 780 400 860 500 350 14
SG-150KVA 600 2250 590 930 450 820 550 400 14
SG-200KVA 700 2680 760 960 450 970 550 400 14
SG-250KVA 810 2920 920 1050 450 980 660 400 14
SG-315KVA 990 3670 1080 1080 550 1060 660 500 14
SG-400KVA 1100 4220 1270 1130 550 1170 660 550 14
SG-500KVA 1310 5170 1650 1275 650 1255 660 600 14
SG-630KVA 1510 6220 1850 1330 650 1255 660 600 14
SG-800KVA 1710 7360 2210 1440 650 1285 820 600 14

SG三相隔离变压器
三相干式隔离变压器产品概述
SG系列三相干式变压器广泛适用于交流50或60Hz,电压至660 V户内式的电器电源设备之用。产品的输入、输出电压,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均可根据用户的要求进行精心的设计与制造.
三相干式隔离变压器结构特点
采用F、H级为基础的绝缘系统,在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。F、H级材料不易老化,耐收缩及抗压缩,加上弹力特强,因此可以确保变压器即使使用数年后线圈仍保持结构紧密,并且能够承受短路的压力;变压器整体由H级浸渍漆在真空压力下浸渍(VPI),然后在烘箱里高温固化。变压器一般设计成自然风冷,强制风冷可以根据用户要求设计,此时变压器的外形尺寸和重量都会减小.

三相干式隔离变压器型号含义

三相干式隔离变压器作用
用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。

三相干式隔离变压器特性优点
1.高度隔离
2.N-G性能良好
3.高度共模干扰抑制
4.将△转换为Y或Y至△
5.电压抽头容易转换
6.按用户的特殊性能要求设计

隔离变压器加装在稳压电源的应用
 一、在电源输入端接入隔离变压器(三角/星形)
 1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。
二、在电源输出端接入隔离变压器(星形/三角)
1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。
3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。

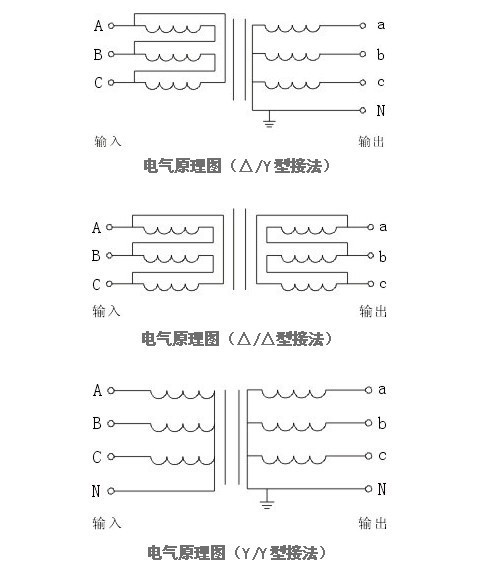

三相干式隔离变压器电气原理图


三相干式隔离变压器使用条件
1 适用海拔高度:≤5000m
2 环境温度:-15℃~+40℃
3 相对湿度:≤85%
4 安装场所应无严重影响稳压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
5 凡不符合上述使用条件的,应与我们协商确定。

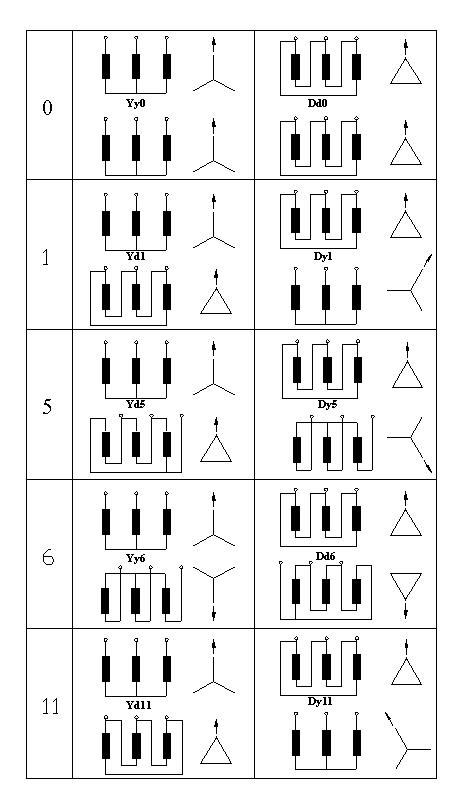

三相干式隔离变压器的绕组连接方式:

三相干式隔离变压器性能技术参数
1.额定容量:1kVA~800kVA
2.联结组别:Dyn11,Yyn0
3.工频耐压:3kV/min
4.绝缘耐热等级:F,H级
5.温升限值:铁芯不超过85K,线圈温升不超过95K
6.输入额定电压:三相380V或单相220V
7.工作频率:50Hz-60Hz
8.效率:≥98%
9.波形畸变:<0.1%
10.绝缘电阻:绕阻对地绝缘电阻 三相 ≥3.8M欧米茄; 单相 ≥2.2M欧米茄

三相干式隔离变压器型号尺寸参数:(以下尺寸仅供参考,如需准确请咨询)

变压器型号 空载损耗
W
负载损耗
W
重量
kg
L W H A B 安装孔
SG-1KVA 35 75 20 210 170 210 100 90 7×12
SG-2KVA 50 95 30 240 190 230 125 120 9×15
SG-3KVA 55 125 40 300 180 280 150 120 9×15
SG-4KVA 75 150 46 300 200 280 150 120 11×18
SG-5KVA 75 175 50 300 200 280 150 120 11×18
SG-6KVA 95 190 57 300 220 280 150 140 11×18
SG-7KVA 120 200 68 300 240 280 150 160 11×18
SG-8KVA 140 230 75 360 230 330 200 140 11×18
SG-9KVA 140 240 83 360 230 330 200 140 11×18
SG-10KVA 160 250 90 360 230 330 200 155 11×18
SG-12KVA 190 400 110 420 230 380 250 140 11×18
SG-15KVA 190 400 120 420 230 380 250 140 11×18
SG-20KVA 220 460 150 480 250 380 300 160 14
SG-25KVA 280 600 180 550 350 460 300 300 14
SG-30KVA 350 760 210 570 360 620 350 300 14
SG-40KVA 400 850 260 610 370 680 350 300 14
SG-50KVA 450 1060 290 645 370 710 350 300 14
SG-60KVA 520 1260 340 700 370 710 400 300 14
SG-80KVA 650 1460 400 735 380 760 400 300 14
SG-100KVA 800 1670 530 780 400 860 500 350 14
SG-150KVA 600 2250 590 930 450 820 550 400 14
SG-200KVA 700 2680 760 960 450 970 550 400 14
SG-250KVA 810 2920 920 1050 450 980 660 400 14
SG-315KVA 990 3670 1080 1080 550 1060 660 500 14
SG-400KVA 1100 4220 1270 1130 550 1170 660 550 14
SG-500KVA 1310 5170 1650 1275 650 1255 660 600 14
SG-630KVA 1510 6220 1850 1330 650 1255 660 600 14
SG-800KVA 1710 7360 2210 1440 650 1285 820 600 14

                                 ------此文章由上海民恩电气总结编辑供您参考
