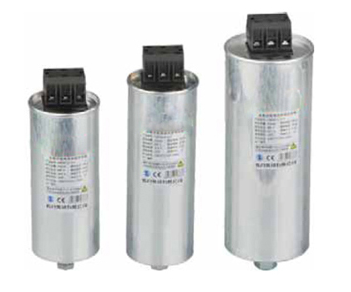

BSMJ系列圆柱形低压并联电容器

产品详细介绍:

圆柱型系列电容器是封装于圆柱铝壳内，用于频率50Hz或60Hz低压电力设备的功率因数校正和电压波形的改善。适用于就
地补偿和集中补偿，能够减少无功损耗、改善电压质量的节能产品。
圆柱型系列电容器借鉴了国外的设计理念，结合国内电网质量的实际情况。从电性能及设计裕度上
分析是不同于其他同类产品的。其关键的技术特点是采用了聚丙烯薄膜，结合梯形镀膜技术，使电容器具有良好的
自愈性和电容稳定性；波浪形的分切技术使喷金接触面积大大增加，从而使电容器具有良好的耐涌流能力。增大内部连接
铜排的截面积，降低电流密度，从而降低连接铜排的发热量；采用多个小元件的并联组合，提高了元件的散热效果。

产品优势：
圆柱型系列电容器增加了每个电容器组的安装密度，从而降低了用户使用电容器成本，并缩短了安装及连接时间，圆柱型
铝壳设计则改善了热效应并简化了安装，
1、多级安全设计：过压力保护。局部自己愈合性能，不生锈外壳。
2、安装方便：采用底部螺栓固定方式，方便灵活，360度任意位置安装。
3、好品质长寿命：优良金属化薄膜介质及先进制造设备的保证，使其有长达10万工作小时的使用寿命。
4、抗涌流能力强：薄膜分切使用波浪式分切，喷金接触面积增加30%以上。可耐受200倍IN的浪涌及高温工作环境，甚至
更高。
5、电容量年衰减率小：采用梯形方阻镀膜技术，自愈能力大大提高，使用高真空的镀膜设备，提高镀层的粘着力和均匀性
；使用高真空的浸渍工艺，降低局部放电的起始电压，确保电容量年衰减率小于1%。
6、温升小：内部连接线截面积增加30%以上，降低连接线的电流密度，采用多个小元件的并联组合，改善散热效能

产品用途
l 补偿电网中的感性无功功率，提高功率因数，降低线损，提高变压器的利用率。
l 稳定母线电压，提高供电系统的稳定性。
l 安装在用电设备附近进行就地补偿，起到节电、稳定电压的作用。
l 用于无源滤波装置中，滤除或抑制谐波，改善供电质量。
产品特点
1）采用优质材料和成熟的制造工艺，可靠性高，寿命长；
2）产品种类齐全，满足不同应用领域特殊需求；
3）干式结构，无漏油风险，环保无污染；
4）干式防爆技术，在安全性方面达到很高水平；

技术参数
执行标准：GB/T12747-2004、IEC60831-1996
额定电压：130～1000V
额定频率：50（或60）Hz，当频率为60Hz时须在订货时特别说明。
额定容量：2.5～100KVar
容量偏差：-5％～+10％，如需更精确的容量精度，由供需双方协商。
介质损耗：≤0.2W/KVar
间耐压：2.15Un/10S
壳耐压：3KV/60S
允许过电压：1.1Un（Un为额定电压）
允许过电流：1.3In（In为额定电流）

自放电：断电3min后电压降至75V以下（特别要求时由供需双方协商确定）
工作环境温度：-25℃～+50℃（高50℃，24小时平均高40℃，1年平均高30℃）
海拔：普通型≤2000m
高原型≤4000m

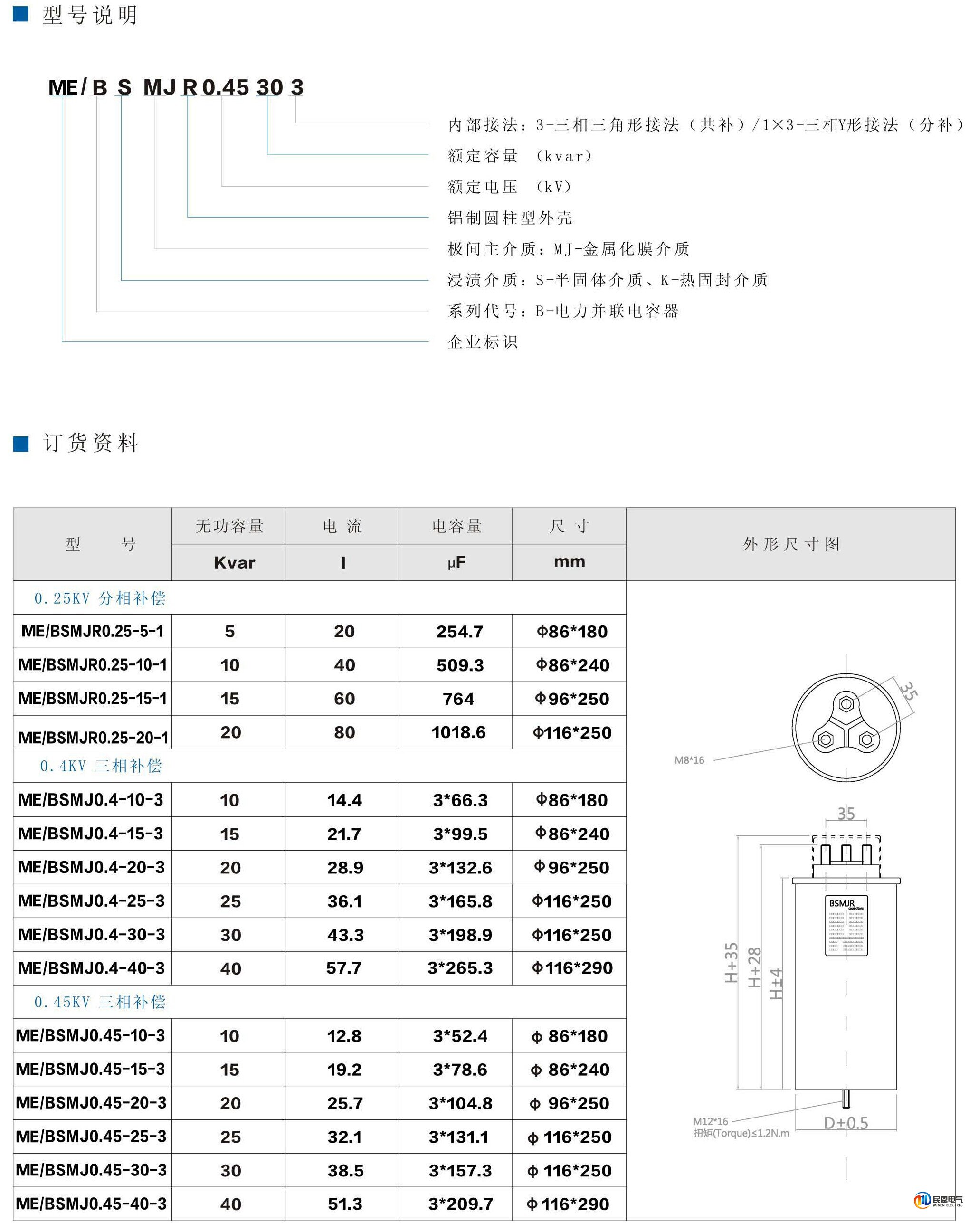

型号说明

结构代码说明

序号	结构代码	描述			备注
序号	结构代码	外壳	形状	引出端	备注
1	A1	马口铁（椭圆、方形）	椭圆	螺栓	BSMJ小容量
2	A2		小方形	螺栓、内螺纹	分补小容量、相间补偿
3	A3		大方形	螺栓、内螺纹	BSMJ、H-BSMJ、相间补偿
4	A4		小方形	内螺纹	智能单元
5	A5		长方形	内螺纹	智能一体式单元
6	B1	铝（圆柱形）	圆柱型	压接式	BSMJ、ASMJ
7	B2	铝（圆柱形）	圆柱形	螺栓	BSMJ、ASMJ、H-BSMJ
8	C1	冷轧钢板（箱式）	箱式1	螺栓	BKMJ、高原型
9	C2	冷轧钢板（箱式）	箱式2	螺栓	大容量、矿热炉电容器

型号规格与外形尺寸

型号	额定电压	额定容量	电容量	额定电流	D	H	结构类型
型号	KV	KVar	μF	A	mm	mm	结构类型
250V 50Hz 分相补偿
BSMJ0.25-10-3YN-B2	0.25	10	509.3	13.3	86	240	B2
BSMJ0.25-15-3YN-B2	0.25	15	763.9	20	116	220	B2
BSMJ0.25-20-3YN-B2	0.25	20	1018.6	26.7	116	220	B2
BSMJ0.25-25-3YN-B2	0.25	25	1273.2	33.3	116	250	B2
BSMJ0.25-30-3YN-B2	0.25	30	1527.9	40	116	290	B2
450V 50Hz 三相共补
BSMJ0.45-5-3-B1	0.45	5	78.6	6.7	86	180	B1
BSMJ0.45-10-3-B1	0.45	10	157.2	12.8	86	180	B1
BSMJ0.45-15-3-B1(B2)	0.45	15	235.8	19.2	86	240	B1(B2)
BSMJ0.45-20-3-B2(B1)	0.45	20	314.4	25.7	96	250	B2(B1)
BSMJ0.45-25-3-B2(B1)	0.45	25	393.0	32.1	116	250	B2(B1)
BSMJ0.45-30-3-B2(B1)	0.45	30	471.6	38.5	116	250	B2(B1)
BSMJ0.45-40-3-B2	0.45	40	628.8	51.3	116	290	B2
BSMJ0.45-50-3-B2	0.45	50	785.9	64.2	136	290	B2
480V 50Hz 三相共补
BSMJ0.48-10-3-B1	0.48	10	138.2	12.0	86	180	B1
BSMJ0.48-15-3- B1(B2)	0.48	15	207.2	18.0	86	240	B1(B2)
BSMJ0.48-20-3- B2(B1)	0.48	20	276.3	24.1	96	250	B2(B1)
BSMJ0.48-25-3- B2(B1)	0.48	25	345.4	30.1	116	250	B2(B1)
BSMJ0.48-30-3- B2(B1)	0.48	30	414.5	36.1	116	250	B2(B1)
BSMJ0.48-40-3-B2	0.48	40	552.6	48.1	116	290	B2
BSMJ0.48-50-3-B2	0.48	50	690.8	60.1	136	290	B2
